善准仪器

VP-TA系列

旋转型等离子体低温灰化仪

煤粉低温灰化
旋转型真空等离子处理仪

     等离子体只能作用于材料的表面，在对诸如粉末或细小颗粒的样品进行等离子处理时不可避免地会出现处理不均匀，不充分的问题，常规的等离子体灰化仪真空腔体不能旋转，对煤粉的灰化只能是把煤粉尽可能摊薄、平铺在石英舟上，单次处理的量很少且效果不理想。

  善准VP-TA2系列旋转型等离子体低温灰化仪有四个特点：1、灰化过程温度低，不破坏煤灰的矿物成分与结构的完整性；2、旋转腔在真空环境旋转，带动煤粉翻滚，对煤粉的灰化均匀且充分；3、自动化程度高，可全自动连续运行8小时以上，无需人工干预；4、可使用转瓶装载煤粉也可以使用传统的石英舟装载煤粉进行灰化，一机两用，性价比高。

  VP-TA2系列旋转型等离子体低温灰化仪的研制成功是善准夯实基础、厚积薄发、勇于创新的重大成果，实现了在该领域对国外技术的反超，已获得国家专利（一种旋转型不锈钢等离子表面处理装置，专利号：2020202275512），为中国智造的迭代升级贡献绵薄之力。

两种

装样方式

低温

灰化专用

旋转

等离子体

产品特性

一种旋转型不锈钢等离子表面处理装置专利号：2020202275512

真空等离子处理仪控制软件著作权：2021SR1026389

BB设计理念，操作简易
数显真空检测，实时观察泄压动态

中英文操作系统，触摸屏控制，界面智能化设计，避免误操作

等离子体处理仪

手机和平板可远程查看产品信息

清洗强度实时显示

真空泵和主机联动，整机安静，噪音和油气污染少
功率连续可调

频率13.56MHz，物理清洁、刻蚀，化学改性、活化俱佳

转速0-30r/min可调、可停止，一机两用

两路进气通道，进气量可调，流量实时监测


旋转型等离子体低温灰化仪的研制成功，是善准人勇于创新的重大成果

01
Better Reliability，Better Operation
微小颗粒、粉末样品PLASMA低温灰化不充分，不均匀的解决方案
内置两路气路，气体流量可调，无需再搭配气体混合仪
专利控制软件、操作简易，智能化设计，避免误操作
采用数字显示压力，实时观察腔体压力变化情况
中英文操作系统，触摸屏控制，人机界面友好
中文简易操作
触摸屏控制
清洗时长可在触摸屏设置，等离子处理时间精确到秒（s）
PLASMA处理结束，自动泄压，泄压时长和大小可调，可通入氮气泄压
功率连续调节
02
两种装样方式，煤粉低温灰化更充分
腔体温度小于32℃
VP-R3与国际一线品牌比对试验
煤粉灰化后
煤粉灰化前
提供两种装样方式，粉末低温灰化更全面
自动化触摸屏控制，专利软件，操作简易
灰化过程旋转腔温度低,不破坏煤粉中矿物成分与结构的完整性
可全自动连续运行8小时以上，无需人工干预
腔体旋转从而带动样品翻滚，使样品处理更全面、更均匀
旋转腔转速可调，可停止，停止时相当于常规等离子处理仪，一机两用，性价比高
03
细节把控，给用户更好体验
配备高精度泄压阀，泄压时长、速度可调，确保小颗粒或粉末样品不被吹散
真空泵
真空等离子处理仪控制软件
配备的双级旋片真空泵噪音和油气污染小，真空度高
真空泵与主机联动，可在触摸屏控制真空泵开启/关闭
1.5米不锈钢波纹管，比橡胶管更耐用，密封性更好
1.5米不锈钢波纹管
OF-25油污过滤器
清洗时间倒计时显示
安捷伦Agilent干泵（选配），避免油气污染
OF-20油污过滤器（选配），避免排气口油气对实验室环境的污染
04
煤粉VP-TA2旋转等离子体低温灰化仪案例分析
煤粉低温灰化前（如图）粉末的颜色是黑色的，用手触摸有一点点粘性的
石墨烯粉末等离子清洗
PDMS材料等离子活化
金属油污等离子清洗
煤粉灰化后
煤粉灰化中
煤粉灰化前
煤粉灰化中（如图），粉末放入旋转的腔体中，通过腔体旋转带动煤粉翻滚，处理全过程温度不高于150摄氏度，实现更均匀的低温灰化，且可连续工作8小时以上
煤粉低温灰化结束后（如图）可以发现煤粉颜色从黑色变为灰色，手触摸分散性更好，灰化率达到95%以上
灰化过程方便省心，从煤粉放入腔体到灰化结束，8个小时内不需要人为干预，实现全过程自动控制
旋转型等离子体煤粉低温灰化视频（请联系在线工程师）
05

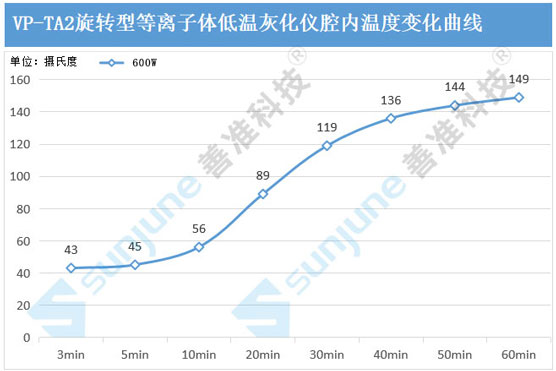

VP-TA2满功率运行腔体内温度变化曲线
在最大功率的情况下，VP-TA2对煤粉灰化一个小时，温度不超过150摄氏度
真空腔体温度和功率相关，功率降低，温度降低
处理时间越长真空腔体温度越高，但在低功率的情况下，长时间处理真空腔体也可以保持常温
灰化过程低温，不会破坏煤粉中的矿物成分及保证其结构的完整性
100W/200W/300W温度变化曲线图（请联系在线工程师）
技术规格

型号

VP-TA1

VP-TA2

VP-TA2 Pro

腔体材质

不锈钢

装样方式

1种

2种

旋转腔容量

--

2L

腔体容积

250x160x190LxWxHmm

--

清洗腔转速

--

0-30r/min可调、可停止

射频功率

400W

功率调节

连续调节

射频频率

13.56MHz

RF放射

无

频率偏移量

小于0.2KHz

等离子体激发

触摸屏一键自动启动

等离子体轰击

从上往下

腔体内温度

满功率运行3分钟腔体温度<50°C

清洗时间

0 - 1800 s 循环设置，可全自动连续运行8小时以上，无需人工干预

显示屏

4.3寸触摸屏

5寸触摸屏

操作控制

触摸屏控制（设置清洗时间），并提供中英文两种操作界面

灰化温度

45-150°C

质量流量控制器

--

提供2路气体质量流量控制器

（MFC），可选配耐腐蚀类型

气体流量控制

--

数字化控制，0-300sccm 可调

流量控制器响应时间

--

<100ms

可控制气体种类

--

内置20种气体控制并可在触摸屏上选对应的气体种类（常用气体：氩气、氮气、氢气、氧气、甲烷等）

真空检测

数字显示，实时观察腔体真空度状态

触摸屏数字显示

气体流量计

高精密2路浮子流量计

--

提供进气气路

两路进气，气体流量0-600ml/min可调（常用气体：氩气，氧气，氮气，氢气，氨气，其他混合气体）

--

进气管

两根6x4 PU管，尾端配6转6快拧接头

记忆功能

操作系统自动记录最近一次处理参数——处理时间设定等，再次使用只需点击触摸屏上“启动”即可开始自动运行与上一次一样的处理参数，操作简单

煤粉装样方式

托盘平铺煤粉

托盘平铺煤粉和石英桶装载煤粉放入真空腔体进行等离子处理

灰化后样品回收率

粉末样品翻滚处理60分钟后回收率不低于95%，灰化后的粉末样品基本实现全部回收，减少样品的浪费，确保粉末不被吹散及吸入真空泵，影响仪器和真空泵寿命

泄压

等离子处理结束，自动泄压，泄压时长和速度可调。可提供氮气或其他气体泄压通道（选配）

真空泵极限真空度

5x10⁻²Pa

抽真空时间

启动到发出辉光≤50秒（时间可调）

泄漏检测

触摸屏上有一键泄漏检测功能

冷却方式

风冷

腔体门

带可视窗高强度铝合金，并在触摸屏上自动识别开/关

真空泵控制

主机与真空泵自动联动并可在触摸屏上控制真空泵开启/关闭

供电电源

AC220V/50Hz

箱体平衡

减震橡胶脚杯

质保期

主机质保2年，真空泵1年

机箱尺寸(LxWxH)

560x450x390mm

订购信息

标准配置

主机、双级旋片真空泵、2米波纹管、清洗托盘、说明书、合格证、保修卡、两路进气管

选配件

OF-20油污过滤器

用户成果摘录
成果2
成果3
成果4
成果1
成果2




期刊名称：Chemical Engineering

期刊名称：Journal

影响因子：15.1

中科院分区：一区

善准品牌：SUNJUNE

用户单位：烟台大学

处理材料：PDMS、聚氨酯TPU、SEBS

期刊名称：Advanced Functional

期刊名称：Materials（AFM）

影响因子：19.2

中科院分区：一区

善准品牌：SUNJUNE PLASMA

用户单位：中国科学院北京纳米能源

用户单位：与系统研究所

处理材料：导电碳布（织物）

期刊名称：Nature

影响因子：64.8

中科院分区：一区

善准品牌：SUNJUNE PLASMA

用户单位：西湖大学

处理材料：氩等离子体处理二氧化硅(等离子处理过程不接触空气)

期刊名称：Science China

期刊名称：Materials

影响因子：8.1

中科院分区：一区

善准品牌：SUNJUNE PLASMA

用户单位：华南理工大学

处理材料：ITO(氧化铟锡)
