压电陶瓷
铝镍合金
铜镍合金
石英管真空密封案例2
粉末真空密封案例1

20年研发经验
简体中文 English
年专业研发制造经验
中国智造行业品牌厂家
善准仪器
石英管真空密封案例3

VS-Q系列

石英管真空封管机系统

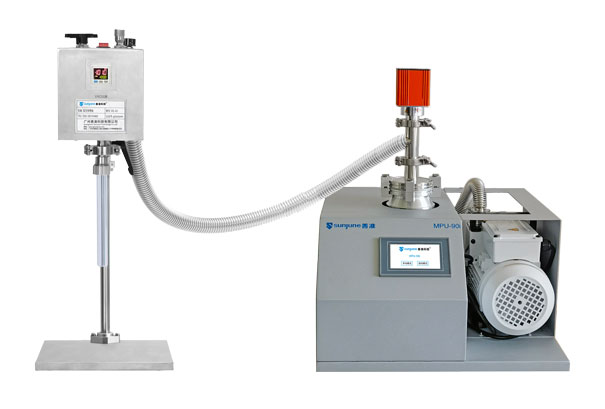

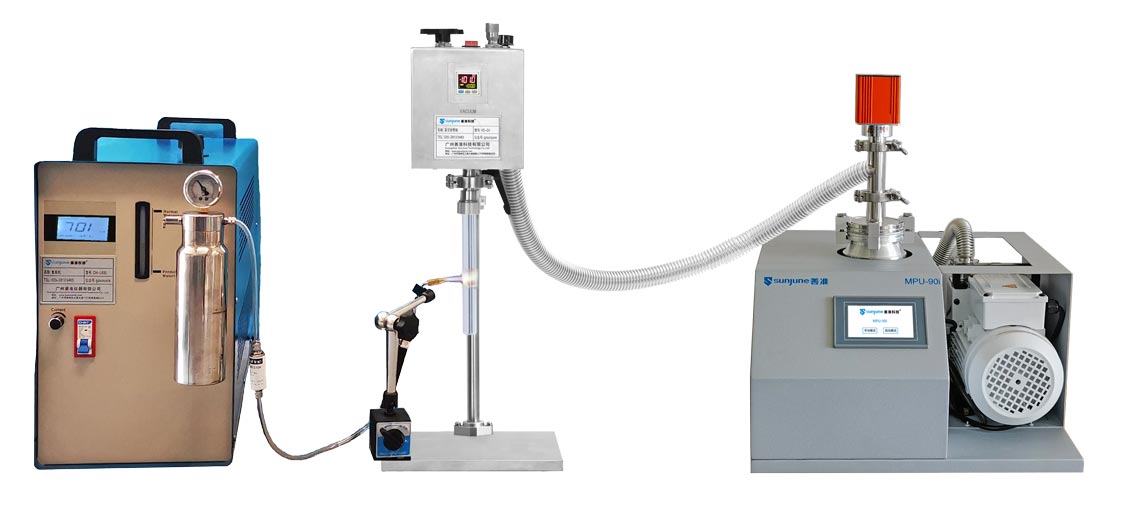

  善准VS-Q系列石英管真空封管机系统是由真空封管机+氢氧机+真空泵组成，能够快速简易地对石英管抽真空密封，是对石英管真空密封技术的革新（专利：一种旋转真空密封石英管装置），石英管套在真空封管机上，抽真空的同时封管机使石英管旋转，用氢氧机的火焰枪烧结石英管，VS-Q系列提供单工位和双工位两个型号，可对块状或粉末样品进行抽真空密封，整机采用不锈钢外壳一体成型，安装方便、操作简易，主动承诺质保两年。

  VS-Q真空封管机采取一体化设计，免去复杂安装，只需要连接真空泵即可使用，石英管旋转速度可调、抽真空速度可调（粉末、块体样品均适用）、充保护气体速度可调，可对外径5mm至50mm、长度80-1500mm的石英管进行真空密封。

  MPU-90i分子泵机组（全量程真空规）触摸屏智能化控制，提供手动和自动两种控制模式，手动模式下可单独控制机械泵，满足粗真空使用场景，也可手动切入分子泵；自动模式下机械泵和分子泵联动，开启和关闭均可一键控制，善准分子泵机组采用IL智能化控制程序，避免误操作损坏分子泵，操作简易，安全可靠。

第三代
石英管真空封管机
真空度数字显示
采用一体化设计
IL智能化控制程序

产品特性

高精密真空抽速阀

可调量程大，控制精密，粉末、块体样品均适用

真空度数字显示

观察石英管内气体压强，数字显示更直观，量程更大

充入保护气体接口

充入保护气体为可移动PU管，尾端配6转8快拧接头

真空封管机

采用一体化设计，免去复杂安装，只需连接真空泵即可使用


国家专利一

一种旋转真空密封石英管装置：2019213711508

封管机

手机和平板可远程查看产品信息

全量程真空规

真空规垂直安装，确保测量准确性

国家专利二

采用一体成型真空封管机：2019304348173

万向节

夹持火焰枪，高度、方向可调，磁吸在底盘

IL智能化控制程序

避免误操作损坏分子泵，操作简易，安全可靠

防回火阀

气管上加装防回火装置，切断火焰倒吸

氢氧机

采用电解水技术，只存储少量气体，用多少产多少，安全可靠

动密封技术

石英管在旋转时保证真空密封，可密封外径5-50mm石英管

MPU-90i分子泵机组

标配机械泵，可选配分子泵机组，极限真空10 Pa，工作真空10 Pa

火焰枪

火焰温度达到2800℃，快速熔封石英管

-6
-5

全新第三代石英管真空封管机  对传统手艺传承与创新


01
技术亮点
真空封管机采用一体化设计，免去复杂安装
密封机
抽速调节
真空度数字显示，实时观测石英管内气压，数字显示更直观，量程更大
操作简易，经简单培训即可操作
氢氧机产气量700L/H,即用即产，配防回火装置，安全可靠
动密封技术，石英管旋转时真空度保持不变
可密封外径5-50mm，长度80mm至1500mm（或更长）的石英管
转速调节
真空封管机进气
充气速度可调，充气压力值数字显示，能够确保每支石英管气压一致
高精密真空抽速阀，可调量程大，控制精密，粉末、块体样品均适用
MPU-90i分子泵机组触摸屏智能化控制，提供手动和自动控制模式
IL智能化控制程序，避免误操作损坏分子泵，操作简易，安全可靠
02
封管步骤
石英管封装
装入粉末和块体
缩颈
装样

第一步，缩颈

石英管固定在真空封管机上，抽真空后开始用火焰枪烧石英管缩颈处，因石英管内是负压，所以石英管会往内凹陷，形成凹槽

第二步，装样

将样品放入石英管内，再往石英管放入石英柱，石英柱卡在凹槽处

石英管封口
石英管管密封完成
卸管
烧结

第三步，烧结

抽真空的同时用火焰对准石英柱中部位置，使石英柱与石英管内壁熔结

第四步，卸管

关闭火焰并泄压，待温度下降后卸下石英管，完成封管

03
典型用户

国防科技大学2019年购买了善准第一代真空封管机VS-Q1,2024年再次购买善准第三代真空封管机VS-Q1

万向节固定石英管
石英管直通阀
国防科技大学
中山大学

中山大学累计购买善准真空封管机8台，大部分配备分子泵机组，石英管获得超高真空密封

腐蚀性硫化物材料石英管真空密封

第一代
第三代
中国科学院兰州化学物理研究所购买善准第三代双工位真空封管机VS-Q2，进行前沿的科学探索
放火焰回火阀
石英管管接头
中科院兰州化物所
武汉理工大学
武汉理工大学购买善准第三代双工位真空封管机VS-Q2，使用该仪器参与做实验的研究成果发表在Angewandte Chemie International Edition（中科院化学1区Top，影响因子16.6）
04
细节把控，扩展良好
石英管直通阀
万向节固定石英管
直通隔离阀
分子泵机组
为用户长期提供耐高温、耐腐蚀、高透光、耐高压、可定制的石英管（带凹槽、异形石英管）
可选配直通隔离阀（在手套箱装样并接上直通隔离阀，适用于厌氧样品真空密封）
倾斜角度达到20度，实现超长1米以上石英管真空密封
放火焰回火阀
石英管管接头
带凹槽石英管
管接头
-5
可选配MPU-90i分子泵机组，工作真空优于10 Pa
可配不同口径的管接头，密封外径对应的石英管
万向节固定火焰枪，磁吸在封管机底盘上，可多方向调整与固定
05
石英管真空密封应用案例

块体样品

铜镍合金  压电陶瓷晶体 不锈钢牙套托槽

粉末样品

腐蚀性 硫化物固态电解质粉末

石墨烯粉末  金属氧化物粉末

生物菌种保藏 药物保藏 菌种冻干保存
CVT法单晶晶体生长制备，COFs溶剂热法合成
固体电解质等复合材料的热反应合成
纳米材料和高熵材料制备，退火热处理
06
Better Reliability，Better Operation
单工位真空封管机
双工位石英管真空密封机

出色的工业设计，不锈钢一体成型外壳，美观、耐用

人性化设计，抽速、转速、充气旋钮均是逆时针开大，顺时针关小，好记易懂
封管机无需组装，出厂前已完成所有组件安装并通过气密性等检测，保证每台封管机气密性一致
双工位封管机
单工位石英管封口机

双工位真空封管机每个工位配一个独立的抽真空阀且转速、进气、泄压、充保护气体均是独立控制，互不干扰

单工位经济，双工位高效，结合实际情况选型

技术规格

型号

VS-Q1

VS-Q2

工位

1个

2个

泄漏率

2x10  Pa.m³/s

旋转速度

0-36r/min可调

主机外壳材质

耐高温不易变形的不锈钢

可密封石英管外径

可密封不大于50毫米外径石英管

可密封石英管长度

机身可翻转倾斜20°，可密封长度超过1米的石英管

管接头

可更换不同尺寸的管接头，实现不同外径、不同厚度、不同长度的石英管真空密封

工作真空

配机械泵工作真空优于5 Pa,配分子泵机组工作真空优于10 Pa

可密封石英管壁厚

0.5-3mm(根据石英管尺寸及焊枪大小而定)

真空管道接口

KF25

真空度显示

封管机面板上数字显示，实时观测石英管内气压，可检测正压和负压

充入保护气体气路

提供充入保护气体管路，管路可移动，适用于管路尺寸6mm和8mm气路连接

石英管充入保护气体

充气速度可调，充气压力值数字显示，能够确保每支石英管气压一致

可密封的样品

粉末、块体样品均适用

抽速控制

高精密大量程针阀调节，适用于密封粉末样品的微调调节

老化测试

每台封管机出厂前均已完成老化测试，封管机主机质保两年，可靠性高

工位控制方式

独立控制，每个工位单独配有高精密抽真空阀，抽速、转速、泄压、充气均是独立控制，互不干扰

氢氧机

采用电解水技术产生氢气和氧气，产气量700L/H，氢氧火焰温度可达2800℃，可快速熔封石英管

机械泵

配置双级旋片真空泵，极限全压力5x10 Pa，噪音≤52db

分子泵机组极限真空度

10 Pa

分子泵抽速

90 l/s

分子泵最高转速

1200r/s，转速触摸屏实时显示

分子泵机组前级泵

双级旋片真空泵，抽速4m /h，极限全压力5x10 Pa

分子泵机组操作控制

触摸屏控制，并提供手动和自动两种控制模式

分子泵机组触摸屏尺寸

4.3寸触摸屏

分子泵机组控制程序

采用IL智能化控制程序，避免误操作损坏分子泵

分子泵机组操作界面

中英文两种操作界面

分子泵机组一机两用

前级泵可独立使用，满足粗真空下的使用场景；也可以前级泵+分子泵联动使用，获得超高真空环境，一机两用，性价比高

封管机底座材质

银白色烤漆铁（方便夹持火焰枪的万向节吸附）

封管机设计

采用不锈钢一体化成型设计，抽速、转速、泄压、充入保护气体、粉末防反流装置、充排气测压套件已集成在外形材质是不锈钢的封管机

封管机现场组装

不需要，封管机主机出厂前已完成所有组件安装并通过气密性等检测，保证每台封管机气密性一致

质保期

封管机主机质保2年，氢氧机和真空泵质保1年

供电电压

220V,50Hz

封管机尺寸（LxWxH）

150x225x590mm

283x225x590mm

标准配置

真空封管机、氢氧机、双级旋片真空泵、万向节、火焰枪、15mm管接头、波纹管、墨镜、气路、耐高温手套、点火器、试管架、说明书、合格证、保修卡

选配

1.分子泵机组MPU-90i；2.管接头的尺寸5-50mm（间隔5mm）；3.直通隔离阀（厌氧样品密封使用）

-12
-5
-1
-6
-1
3

用户成果摘录

成果2
成果1
成果4
成果3




期刊名称：Angewandte Chemie-

期刊名称：International Edition

影响因子：16.6

中科院分区：化学1区Top

善准品牌：SUNJUNE

用户单位：武汉理工大学

封管材料：固态电解质材料

期刊名称：Energy & Environmental

期刊名称：Science

影响因子：34.5

中科院分区：化学材料1区Top

善准品牌：SUNJUNE

用户单位：中国科学院北京纳米能源

用户单位：与系统研究所

处理材料：棉纺纤维

期刊名称：Nature Communications

影响因子：16.6

中科院分区：综合性期刊1区Top

善准品牌：SUNJUNE

用户单位：中国科学技术大学

封管材料：固态电解质粉末

期刊名称：Nature

影响因子：64.8

中科院分区：综合性期刊1区Top

善准品牌：SUNJUNE

用户单位：西湖大学

处理材料：氩等离子体处理二氧化硅(等离子处理过程不接触空气)

典型用户

中山大学封管机用户
中国科学院真空封管机用户
国防科技大学
华南理工大学
中国科学技术大学真空封管机用户
国防科技大学
华南理工大学
武汉理工大学
中国科学技术大学
西北工业大学
中山大学
知识产权声明
善准SUNJUNE的产品功能、设计、外观均已取得国家专利（包括但不限于本网站所刊载的图片、视频、案例等）均属于我司的知识产权，任何组织和个人未经我司书面许可不能抄袭、使用，如有侵犯，我司将依法取证并追究法律责任。
